風淋室光電開關使用說明書

風淋室光電開關使用說明書也叫風淋室感應器說明書：

■風淋室光電開關使用說明書接線圖

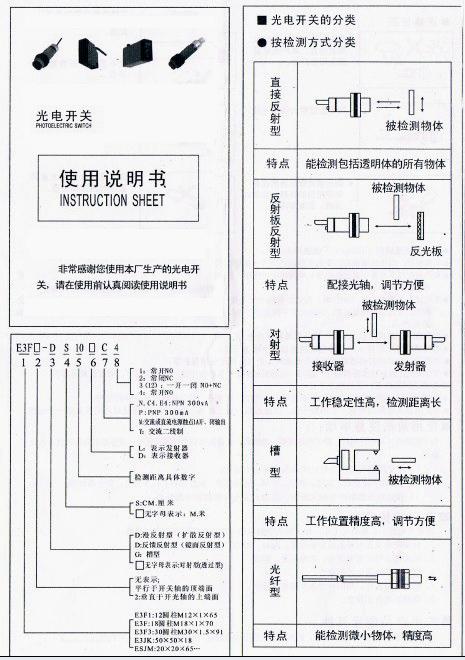

■光電開關的分類

■按檢測方式分類

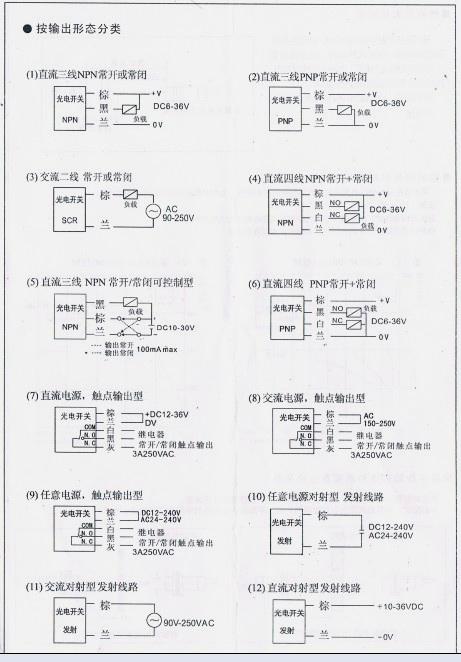

■正確使用：風淋室光電開關使用說明書按輸出形態分類：

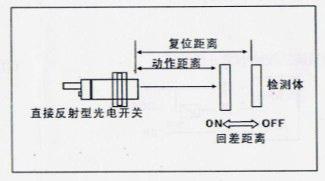

 ■檢測距離與回差
采用直接反射型光電開關時，動作距離是指檢測按一定方式移動時，從基準位置(光電開關的感應表面)到開關動作時測得的基準位置到檢測的空間距離。
回差距離：動作距離與復位距離之間的絕對值

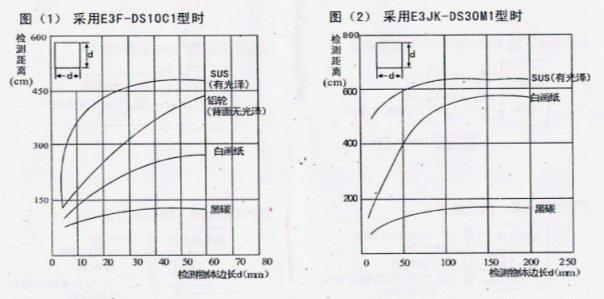

■檢測物體對檢測距離的影響
采用直接反射型光電開關時，檢測物體的表面顏色、大小對檢測和動作區有影響：按圖(1)、圖(2)
加大檢測物體時，檢測微小物體的檢測距離要經檢測較大物體時差
檢測體表面的反射率越大，可知檢測距離也能取得更長

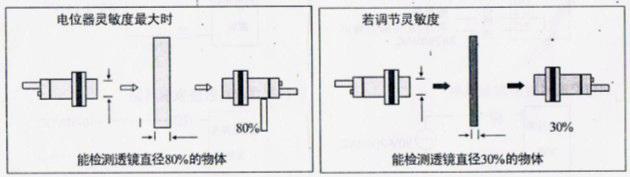

■最小檢測物體和透鏡直徑的關系
采用對射型光電開關時，最小檢測物體的大小由透鏡直徑來決定。
對射型時，與其放在發射器接收器的一邊，不如放在發射器的中間才能檢測較小物體。

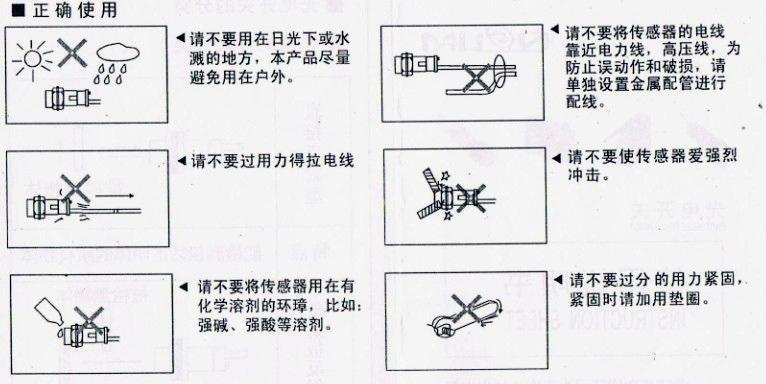

■正確使用：

1、請不要用在日光下或水濺的地方，本產品盡量避免用在戶外。
2、請不要過用力得拉電線。
3、請不要將傳感器用在有化學溶劑的環璋，比如強堿、強酸等溶劑。
4、請不要將傳感器的電線靠近電力線，高壓線，為防止誤動作和破損，請單獨設置金屬配管進行配線。
5、請不要使傳感器愛強烈沖擊。
6、請不要過分的用力緊固，緊固時請加用墊圈。

>>電源的接通瞬間(1OOms)不能使用木產品；
>>電涌保護：當傳感器被用在靠近有浪涌的裝最(如電焊機焊接操場作)旁邊時，請迎接浪涌吸收裝置：
>>本產品在以下設備(直流燈泡等)周同環境中使用，由于這些設備地引起電流電壓的波動，須邊接流浪涌吸收裝置來保護本產品；
>>連接較大電流的負載(如燈炮、馬達)初始電阻會受電流的沖擊而變小，當電流繼續增大后，負載阻值會增大，電流以會恢復正常，這種情況下的電流沖擊會損壞光電開關，如應用燈泡，請連接繼電器或電阻以保護此產品；
>>本產品不能使用自耦變壓器，應使用隔離變壓器：
>>盡可能的縮短連接本產品的電纜規格以減少噪音干擾；
>>當有熒光燈照射時傳感器可能會產生故障，所以必須要使保護罩；
>>當有熒光燈照射時傳感器裝在一起時，傳感器之間會產生互相干擾，這種情況下，請改變發射器和接收器之間的位置，避免相互干擾：    ．
>>當2個漫反射型的傳感器安裝的很靠近時，會產生十?dāng)_故障，所以必須有足夠空間；
>>當使用開關電源的時候，要消除干擾，F(xiàn)C接地端應良好接地，在OV和FG的接地端之間要并聯一個電容。
■使用前的注意事項：
  在下述條件環境中使用時，除了考慮規格、功能裕量或是失效安全性等因素外。請務必與本公司技術人員聯系；    ．
    (1)在風淋室光電開關使用說明書中沒有記載的條件環境中使用：
    (2)用于原子能控制、鐵道、航空、車輛、燃燒裝置、醫療器材、娛樂器材、安全器材等：
    (3)預計對生命財產有較大影響，特別是安全有特別要求的場合。
■關于維護檢修：
為使光電開關長期穩定工作，和一般的空制機器一樣，請進行下列定期檢查。
  l、檢測物體及光電開關的安裝位置、編移、松動、變形的有無；
  2、配線接邊部位有無松動、接觸不良、斷線；
  3、有無附粘金屬塵堆積物等；
  4、使用溫度條件、周圍環境條件等有無異常：
  5、檢測距離有無異常。
